    襯氟閘閥閥門首頁 > 產品展示 > 閘閥 > 襯氟閘閥 >

    產品名稱:Z41F4襯氟閘閥[ 2021-06-17 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、Z41F4襯氟閘閥產品介紹

      上海湖泉閥門有限公司Z41F4襯氟閘閥是一種帶見的啟閉閥門,它適用于腐蝕性介質的專用閘閥,利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質,不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質沖蝕而加快密封面的損壞。襯氟閘閥是采用內襯防腐塑料,整體包膠技術生產出來的防腐閥門。具有開關和流量調節雙重功能,可以方便的開、關氣路,而不影響流量,襯氟止回閥保證了流量的重復性。開起緩慢,減小了瞬間管道壓力對儀表的沖擊力。專用于控制腐蝕性或強腐蝕性介質,Z41F4襯氟閘閥閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。服了一般閘閥密封不良,生銹等缺陷,彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果,Z41F4襯氟閘閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。

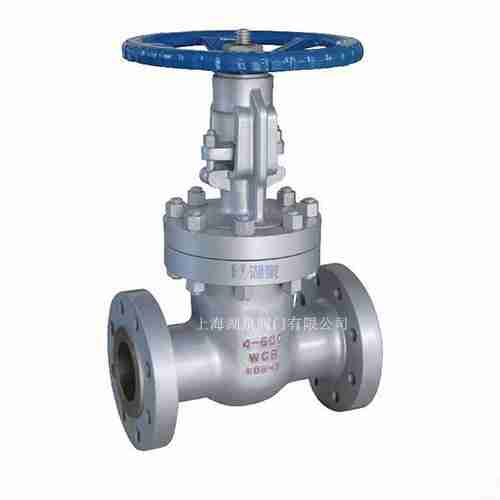

      Z41F4襯氟閘閥

      二、Z41F4襯氟閘閥產品結構特點

      1、閥體有扁體和圓體兩種形狀:GB閥門采用圓體,ANSI磅級閥門DN≤300Lb采用扁體,DN≥400Lb采用圓體,閥體、閥蓋的內腔和閘 板、閥桿外表面等直接與介質接觸的部件,全部名襯FEP(F46)等氟塑料;
      2、密封副為FPF(F46)/ FEP(F46)或其它材料組合,摩擦系數小,啟閉力矩低;
      3、Z41F4襯氟閘閥填料采用PTFE(F4)標準填料,密封性能好,維修更換方便;
      4、.帶有彈性的閘板,Z41F4襯氟閘閥補償閘板密封面與閥座密封面之間楔角偏差,吻合度好,密封效果理想;
      5、介質可從兩側任意方向通過閘閥,Z41F4襯氟閘閥適用于介質方向可能改變的管路上作用啟閉裝置。

      三、Z41F4襯氟閘閥技術參數

      型號   工作壓力/MPa 適用溫度/℃ 適用介質
      Z41F4 16 1.6 ≤150 腐蝕性介質
      Z41F4
      Z41F4 25 2.5

      四、Z41F4襯氟閘閥零部件材料

      材料
      閥體、閥蓋 閘板、閥桿 閥桿螺母 填料 手輪
      Z41F4-16 灰鑄鐵襯氟塑料 碳素鋼襯氟塑料 球墨鑄鐵或鋁青銅 聚四氟乙烯 球墨鑄鐵
      Z41F4-16 鑄鋼
      Z41F4-25

    • 五、Z41F4襯氟閘閥規格尺寸

      公稱通徑 標準值 參考值
      DN(mm) NPS(inch) L* D D1 D2 f   Z-φd D0 H H1 WT(kg)
      PN1.0MPa
      15 1/2 130 95 65 45 2 14 4-φ14 120 110 125 6
      20 3/4 150 105 75 55 2 16 4-φ14 140 120 140 7
      25 1 160 115 85 65 2 16 4-φ14 140 132 155 8
      32 11/4 180 135 100 78 2 18 4-φ18 160 156 185 11
      40 11/2 240 145 110 85 3 18 4-φ18 200 167 210 20
      50 2 250 160 125 100 3 20 4-φ18 200 358 410 28
      65 21/2 270 180 145 120 3 20 4-18 250 375 440 32

      DN L D D1 D2   z×Φd H H1 D0 重量/kg
      40 240 145 110 85 16 4×Φ18 320 370 200 15
      50 250 160 125 100 16 4×Φ18 350 405 200 20
      65 270 180 145 120 18 4×Φ18 400 470 280 30
      80 280 195 160 135 20 8×Φ18 460 560 280 38
      100 300 215 180 155 20 8×Φ18 515 625 320 45
      125 325 245 210 185 22 8×Φ18 570 690 360 70
      150 350 280 240 210 24 8×Φ23 640 790 400 90
      200 400 335 295 265 26 12×Φ23 700 910 450 150
