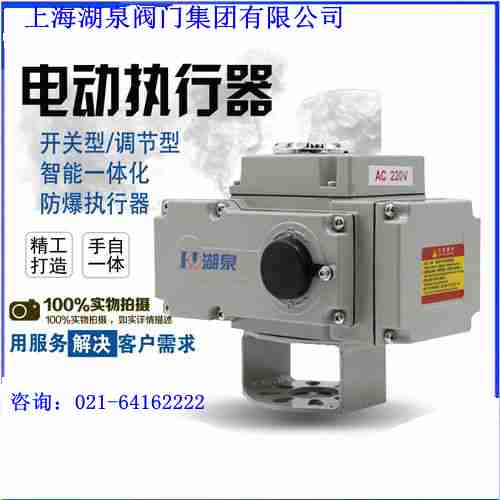

上海湖泉閥門集團有限公司電動球閥執行器說明書就知道是靠電能驅動帶動閥門開關和檔位調節的閥門；是由旋塞型電動球閥和電動執行器組成，球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。其使用主要靠電流量的調節操作而產生的；它是工業自動化控制系統中的重要執行機構，需要一個電動控制器和閥門鏈接2個部分才能完成安裝。是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。電動球閥執行器說明書閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。電動球閥執行器可實現智能化控制，開啟或關閉管路，能有效的對管網進行控制和管理，實現管道自動化。廣泛應用于石油、化工、水處理、造紙、供熱、輕工等個各行業。

電動球閥配套執行器（電動頭/電動裝置）部分主要性能參數：
1.執行電源：交流AC24/AC110V/AC220V/AC380V,直流DC24V/220V等；
2.運行時間：15S/30S/60S/100S；
3.輸出扭矩：30-2000N.M；
4.電路控制：開關型A；調節型E；無源觸點型B；
5.轉動角度：0~90°C；
6.防護等級：IP67；
7.防爆等級：ExdIIBT4 （可選擇）；
8.環境溫度：-196°C~220°C；
9.手動操作：機械手柄/手輪；
10.安裝角度：任意角度；
11.殼體材質：鋁合金壓鑄；
12.可選功能：過力矩保護裝置及加熱除濕器等。
電動球閥配套閥體主要技術參數：
1.閥門類型：浮動球閥，固定球閥；
2.閥門型號：Q941(7)F/N/PPL/H/W/Y等；
3.連接方式：法蘭，螺紋，焊接等；
4.公稱壓力：0.6～32.0Mpa，150～1500LB等；
5.公稱通徑：DN10～DN1000 mm；
6.閥體材質：鑄鋼WCB，鍛鋼A105，不銹鋼304/316/316L等；
7.密封材料：PTFE，RPTFE，PPL，PEEK及金屬密封材料等；
8.適用溫度：PTFE≤150°C，PPL≤250°C，金屬密封≤4250°C；
9.適用介質：水、蒸汽、油品及硝酸類等。
電動球閥使用注意事項：
1.請務必接對電源相序，以免閥門或執行器損壞
2.通電時禁止手動操作
3.戶外使用時最好給電動執行器外加防護蓋子，防止老化
4.開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部
5.請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明
6.請確定輸入電壓和配線接點是否正確
7.禁止超負荷使用電動執行器。

電動球閥執行器應用：
湖泉閥門廠家電動球閥如今已在石油、天然氣給排水、供熱、治金等行業中得到廣泛的使用，是國防建設至關重要的機械產品。同時也是科技建設不可缺少的產品。它占據了市場很多份額，主要是因為電動球閥功能強、性能可靠、流通能力大、輕便宜人、可遠程控制等多種原因，該電動球閥執行器不僅是節流、截止、切斷、通斷、轉流的好產品，還是流量調節系統中的首選產品。它有耐壓、耐溫、耐腐、流動阻力小、使用壽命長、應用范圍廣等多種特點，上海湖泉閥門廠家電動球閥主要有：電動浮動球球閥、電動固定球球閥、電動V型球閥、電動三通球閥、電動不銹鋼球閥、電動鍛鋼球閥、電動卸灰球閥、電動抗硫球閥、電動三通球閥、電動卡套球閥、電動焊接球閥、電動法蘭球閥，電動絲口球閥。

該控制板的各種參數調整、設定、校準等操作完全由按鍵設定。同時顯示控制輸入和閥位輸入的百分比值。LED指示工作狀態。執行器“全開”和“全關”兩點校準，利用按鍵設定進行。無需再利用電位器進行調零點、調滿程。控制信號、閥位反饋信號斷線時，能使電動球閥執行器執行器位置任意設定。具有“電制動”功能即執行器能在接近控制平衡點時，自動產生電器制動作用，防止過沖，無震蕩。防堵轉”功能即執行器能在閥門“開”或“關”過程被卡住時，超過堵轉識別時間，停止電機工作起到保護電機的作用。

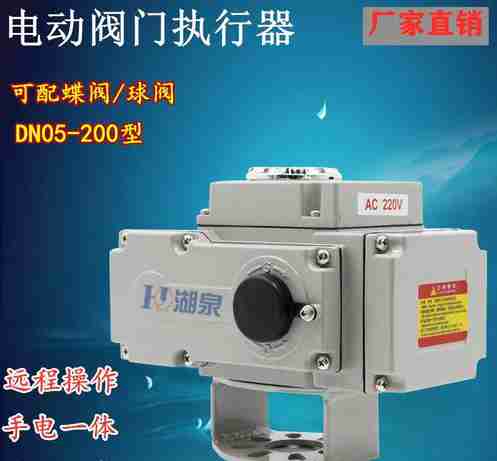

電動帶手輪球閥執行器產品特點：
1、電動球閥執行器說明書一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。
2、電動球閥執行器說明書功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。
3、結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝。
4、傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
5、電動球閥執行器說明書具有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。
6、PSL系列同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力保證閥門的可靠關斷，防止泄漏。
7、PSQ系列有轉矩開關保護，可防止因閥門產生過大轉矩而損壞閥桿。
8、驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
9、可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開全閉，12-20mA對應PSL2的全開全閉）。
10、電動球閥執行器說明書閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。
11、電動球閥執行器說明書行程可調，便于與閥門連接。
12、全部電器元件均采用世界產品，質量可靠，使用壽命長。
13、電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行性的可靠。

電動球閥執行器技術參數閥體參數電源AC200/220V，50/60Hz公稱通徑DN10～300mm輸出力矩50N·M～2000N·M公稱壓力PN1.6 -2.5 -4.0- 6.4 MPa(定制)動作范圍0～90° 0～360°泄漏量軟密封:零泄漏硬密封:≤額定流量的10-5動作時間15秒/30秒/60秒執行機構可另配等系列電子式電動執行機構保護裝置過熱保護流量特性快開特性環境溫度-30°～60°可調范圍DN10-80DN100-300250:1350:1手動操作同附帶手柄操作基本誤差±1%限位電氣、機械二重限位死區≤1%防護等級相當于IP-65回差≤1%位置測量可選裝開關或電位計適用溫度密封面驅動電機8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃進線接口PE1/2″進線線鎖。

電動帶手動球閥Q941F說明書技術參數和性能：

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 -2.5 -4.0- 6.4 MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、HQU、3810RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2″進線線鎖
