    電動閘閥Z941H-16C DN350型號說明及代表什么含義

    [ 2024-03-20 ]

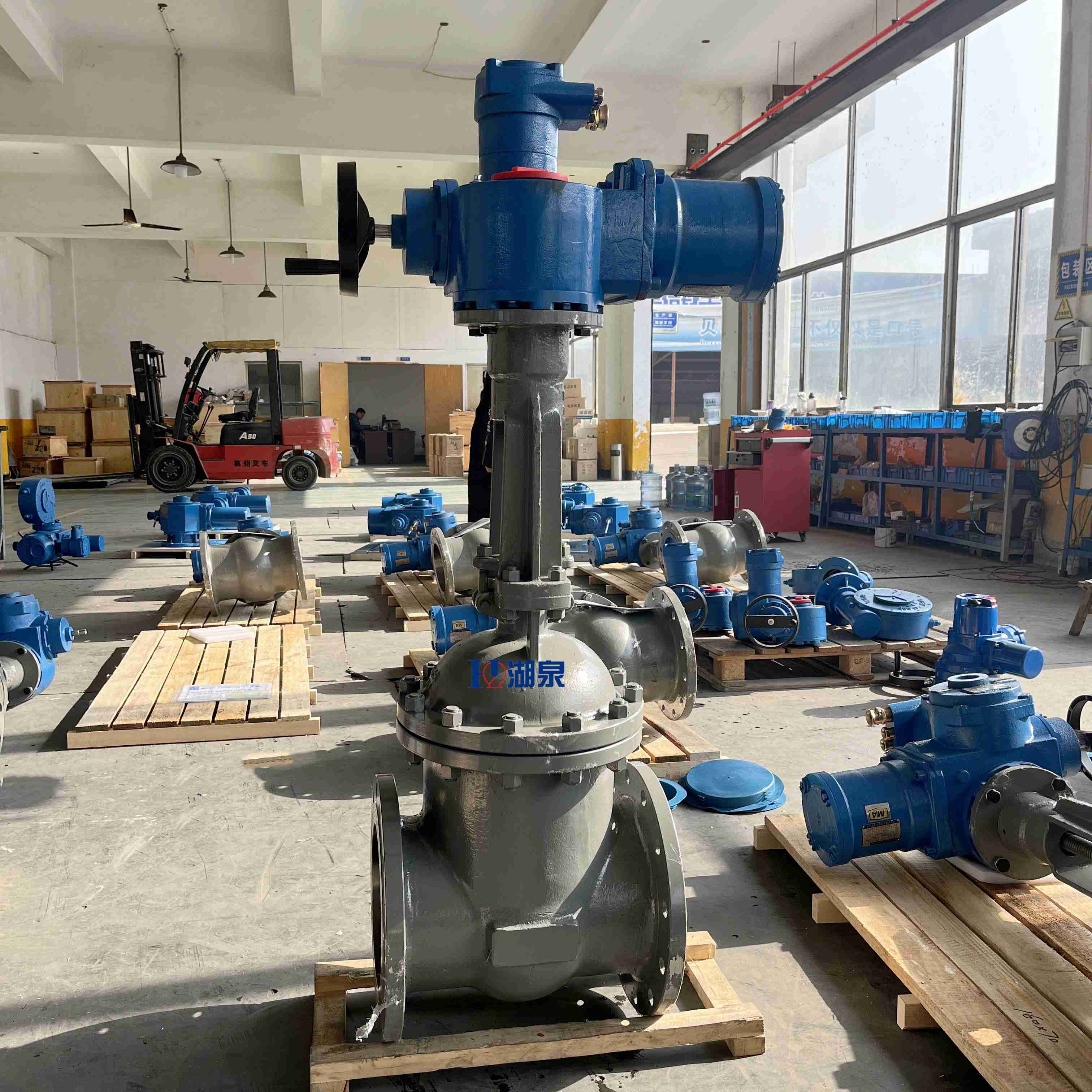

    電動閘閥Z941H-16C  DN350型號是上海湖泉閥門常用的電動閘閥型號字母分別代表的意思是:

    Z——代表閥門類別《閘閥》

    9——代表驅動裝置《電動》

    4——代表連接方式《法蘭》

    1——代表結構形式《明桿》

    H——代表密封堆焊《不銹鋼》

    16——代表公稱壓力《1.6MPA》

    C——代表閥體材質《碳素鋼》

    DN350——公稱通徑是350mm

    閘閥

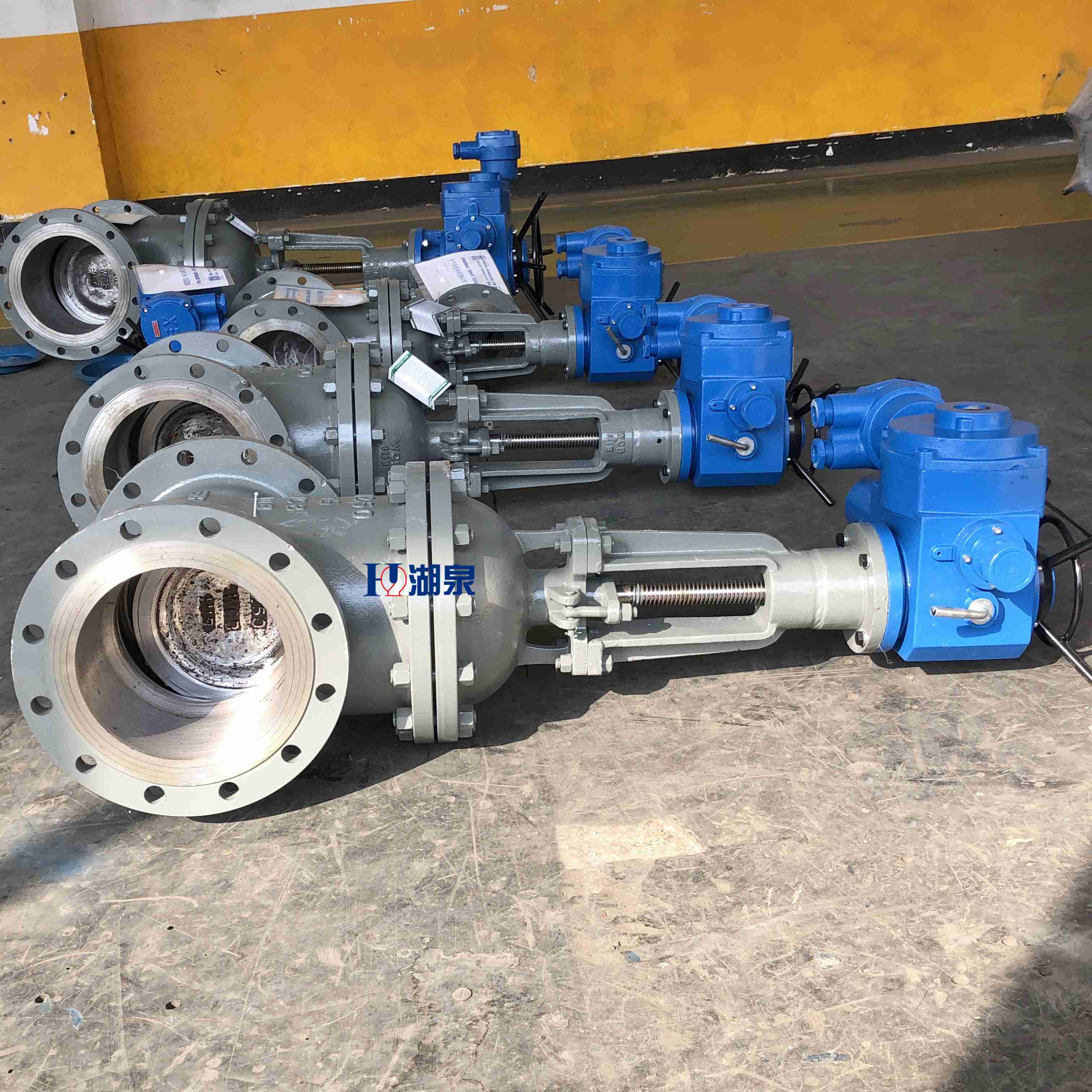

    電動閘閥Z941H-16C DN350型號說明

    公稱通徑DN 主要外形尺寸及連接尺寸
    L D D1 D2 b f z-Φd H
    40 200 145 110 85 16 3 4-Φ18 595
    50 250 160 115 100 16 3 4-Φ18 653
    65 265 180 145 120 18 3 4-Φ18 665
    80 280 195 160 135 20 3 8-Φ18 725
    100 300 215 180 155 20 3 8-Φ18 787
    125 325 245 210 185 22 3 8-Φ18 806
    150 350 280 240 210 24 3 8-Φ23 955
    200 400 335 295 265 26 3 12-Φ23 1105
    250 450 405 355 320 30 3 12-Φ25 1343
    300 500 460 410 375 30 3 12-Φ25 1516
    350 550 520 470 435 34 4 16-Φ25 1678
    400 600 580 525 485 36 4 16-Φ30 1849
    450 650 640 585 545 38 4 20-Φ30 1937
    500 700 705 650 608 42 4 20-Φ34 2234
    600 800 840 770 718 46 5 20-Φ41 2432
    700 900 910 840 788 48 5 24-Φ41 2489
    800 1000 1020 950 898 50 5 24-Φ41 2643
    900 1100 1125 1050 998 52 5 28-Φ41 2945
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718


    ※注:以上參數均以國標PN1.6MPa為準,其他壓力等級請咨詢我司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢我司技術部門索取最新數據。
    閥門

    Z:整體型 T:調節型 N:智能型

    防護類型:W表示戶外型 B表示隔爆型

    輸出轉速:數字表示,單位r/min(轉/分鐘)

    連接形式:T表示推力型I表示電站型常規型無代號額定扭矩:數字表示,單位kgf.m

    產品形式:多回轉電動裝置

    1:電源:電機為三相交流AC380V,50Hz。控制為二相交流AC220V,50Hz

    可選電源:AC220~660V,50.60Hz(訂貨時需說明) 2:環境溫度;-20℃—+60℃ 可選溫度-40℃—+70℃

    3:相對濕度;不大于95%(25℃時)

    4:工作環境;普通型用于無易燃、易爆和強腐蝕介質的場所;隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物

    5:防護等級;IP65/67(特殊訂貨IP68)

    6:電機為工作制;額定運行時間10分鐘。F級絕緣。

    7:防腐涂裝:高溫烤漆
    閥
